2) 23.04.2023-16:47  -  jirka dominec    ICM 1:72 BM-21 "Grad" - pohled do krabičky


Fabryka Spław to je polsky. Jinak ( ..wiki) to je :


NPO Splav (Russian: Научно-производственное объединение «СПЛАВ»)

1) 23.04.2023  -  KING TIGER    ICM 1:72 BM-21 "Grad" - pohled do krabičky

Kat.č. 72707

BM-21 "Grad"

MLRS of the Armed Forces of Ukraine




Vývoj BM-21 Grad MLRS započal v roce 1960, jeho sériová výroba byla spuštěna v roce 1964 a pokračuje dodnes ve Fabryka Spław v Tule.

Raketomet BM-21 byl vyvinut jako nástupce odpalovacích zařízení BM-14. Oproti svému předchůdci došlo k mnoha úpravám. V prvé řadě byl použit nový kolový podvozek, vycházející z nákladního automobilu URAL-375D v uspořádání 6x6. Došlo i ke změně ráže raket ze 140mm u BM-14 na 120mm u BM-21. Raketomet nově obsahoval 40 raket oproti 16 raketám u BM-14. Výrazně se zlepšila i efektivní dostřel, zatímco BM-14 dokázal zasáhnout cíle na vzdálenost až 9800m, systém BM-21 Grad mohl pálit na cíle vzdálené 20 400m. Hlavním úkolem BM-21 však stále zůstávalo zasahovat pozemní cíle, jako jsou nepřátelské dělostřelecké shluky, polní opevnění nebo místa jeho soustředění. Souprava BM-21 byla exportována do mnoha zemí včetně: Alžírska, Angoly, Egypta, Severní Koreje, Sýrie, Vietnamu, ale také Polska a Československa. BM-21 se účastnil velkého množství konfliktů - kupř. vietnamská válka (1964-1975), afghánská válka (1979-1989), íránsko-irácká válka (1979-1989) nebo válka v Perském zálivu v roce 1991. Od roku 2022 byl BM-21 Grad nejmasověji vyráběným MLRS ozbrojených sil Ukrajiny.

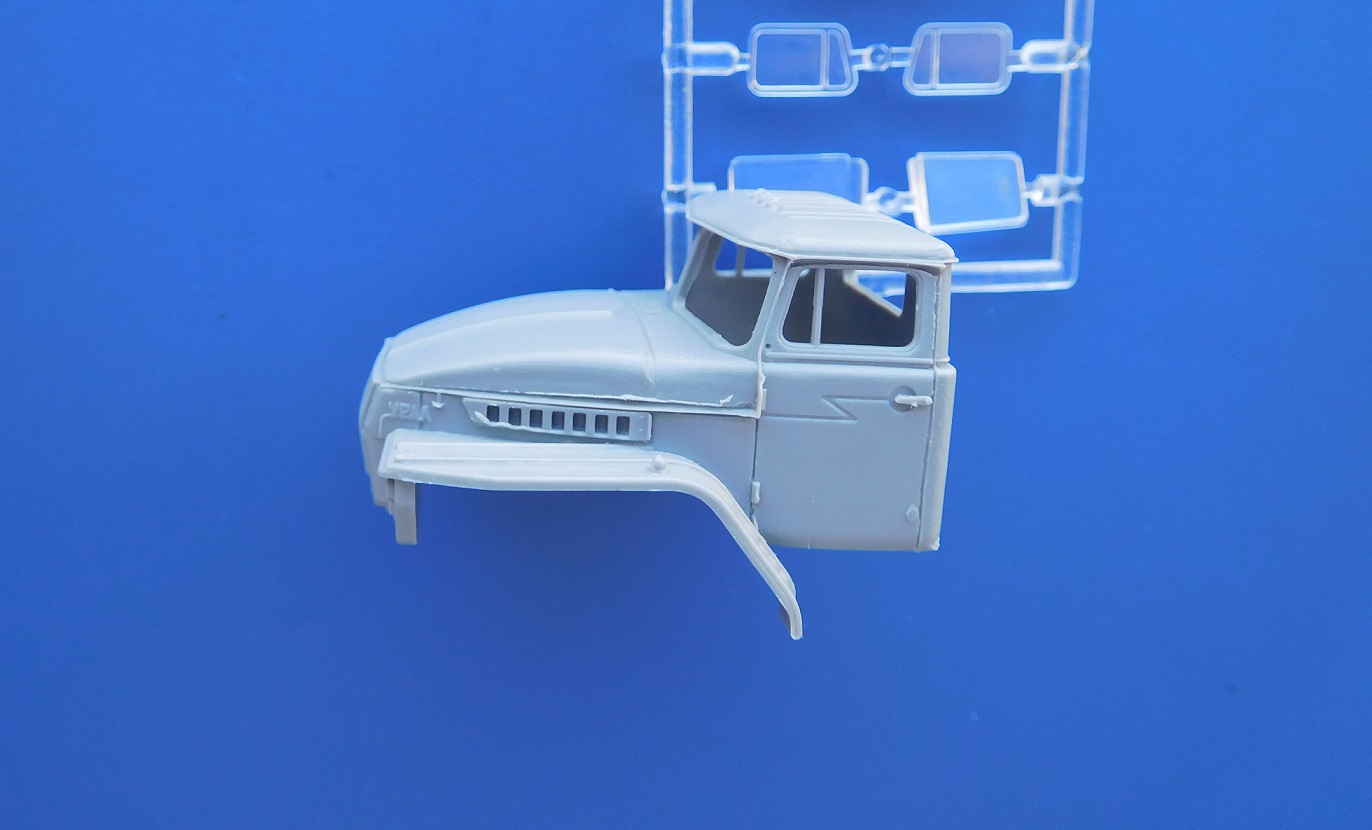

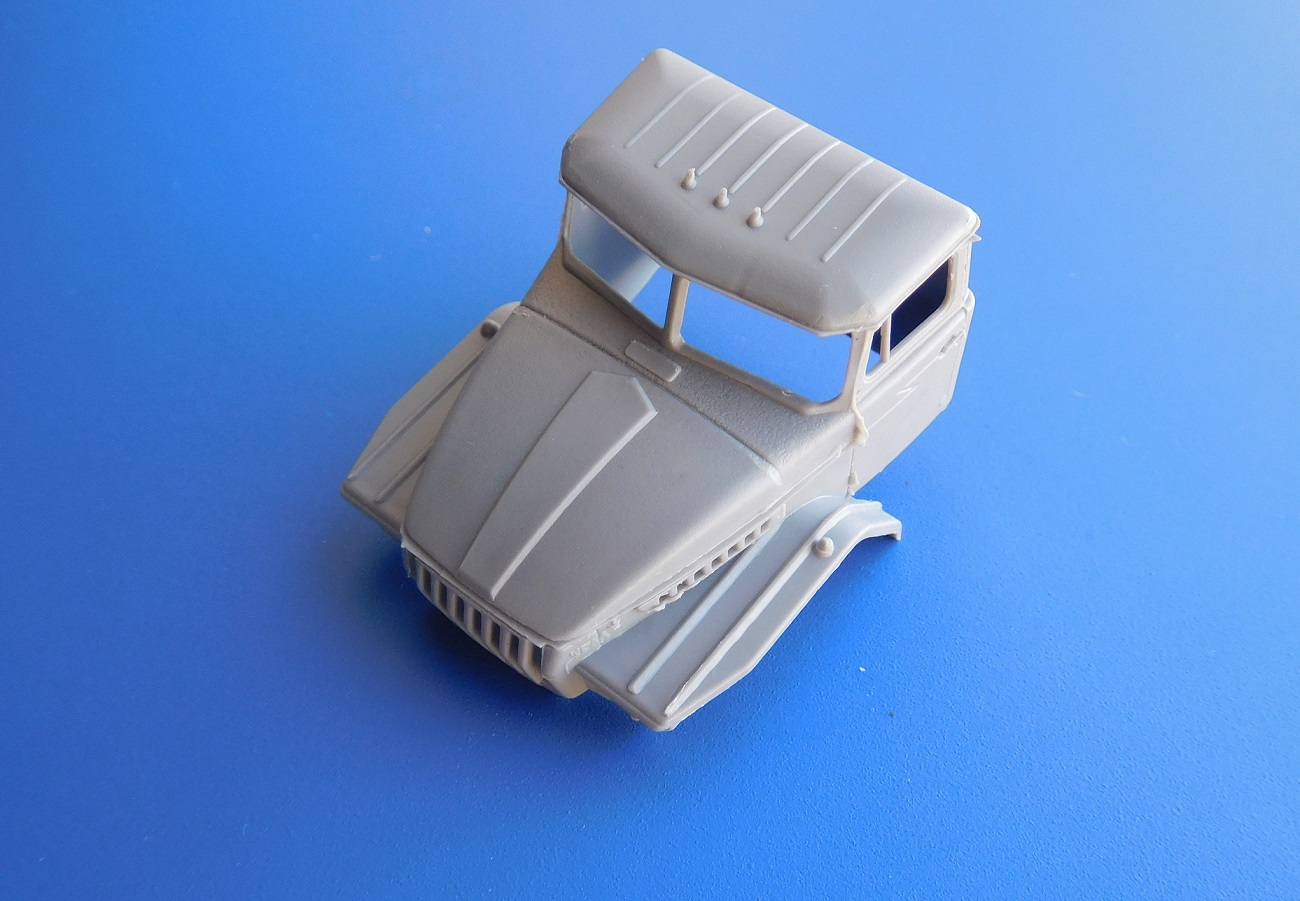

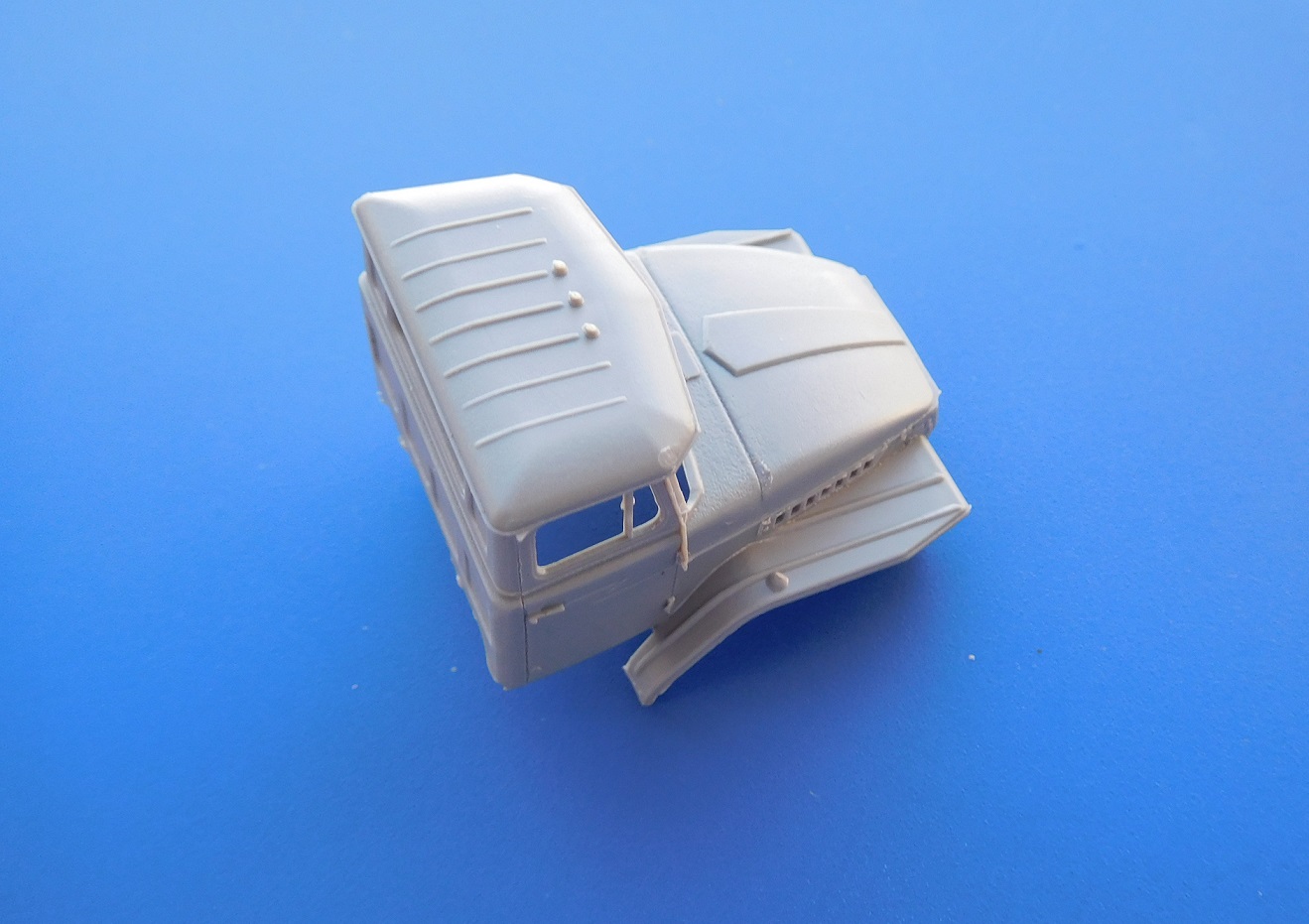

Novinka je přebalem dříve vydané stavebnice kat.č. 72714 ke které výrobce vydal nové obtisky pro dvě vozidla Ukrajinské armády. Stavebnice je zabalena do menší krabičky se samostatně řešeným obalem. Na jeho povrchu můžeme obdivovat krásně vyobrazenou malbu samotného vozidla při odpalování salvy raket. Po otevření samotné krabičky uvnitř nalezneme čtyři rámečky, jeden z černé hmoty, tři ze světle-šedé hmoty, samostatně vylisovanou kabinu s kapotou motoru, jeden rámeček s transparentními díly, manuál a rozměrnější obtiskový aršík. Plast je přiměřeně tvrdý se slušně vylisovanými detaily, na některých dílech nalezneme dělící rovinu. Nejvíce viditelná je na kabině vozidla. Za pomoci ostrého skalpelu, ale vše snadno začistíme. Stopy po vyhazovačích jsou umístěny převážně z vnitřní strany některých dílů, kde je následně zakryjeme v průběhu stavby nebo je snadno začistíme. Rám podvozku je tvořen v jednom větším celku ke kterému se dolepují zbylé jednotlivé součásti. Díky celistvosti rámu odpadnou případné problémy s udržením základní geometrie. Kabina vozidla je lisovaná z jednoho většího celku, dolepí se k němu jen část dílů interiéru a exteriéru. Raketomet umístěný v zadní části vozidla lze po sestavení plně otáčet do stran a zdvihnout do palební polohy. Transparentní díly, jsou krásně čiré bez poškození. Rámeček je zabalen samostatně v PE sáčku pro jeho lepší ochranu před případným poškozením. Manuál je vytištěn na křídovém papíře a vyobrazen na čtyřech stranách ve formátu A4. Jednotlivé kroky modeláře provedou celou stavbou bez větších problémů. Díly, který při stavbě nevyužijeme výrobce dobře označil červenou barvou. Součástí manuálu je i barevný rozcestník pro několik výrobců barev (ICM, Revell, Tamiya), který usnadní práci s hledáním potřebných odstínu. Obtisky mají krásný soutisk a tenký krycí lak, nalezneme mezi nimi i části "digitálního zbarvení". Na výběr má modelář ze dvou atraktivně zbarvených vozidel (mezi obtisky jsou čtyři různé poznávací značky):

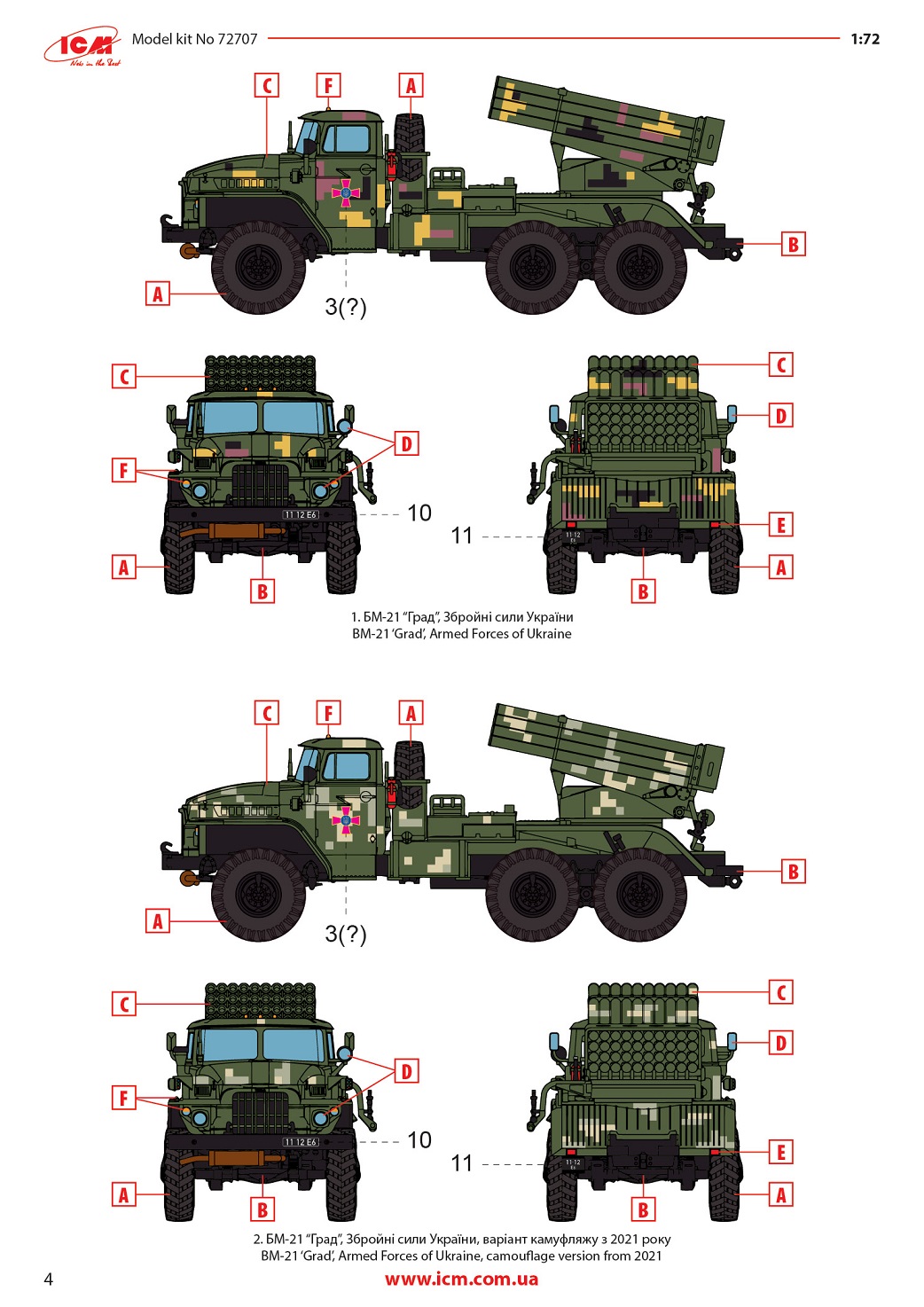

- BM-21 "Grad", Armed Forces of Ukraine


- BM-21 "Grad", Armed Forces of Ukrainem camouflage version from 2021

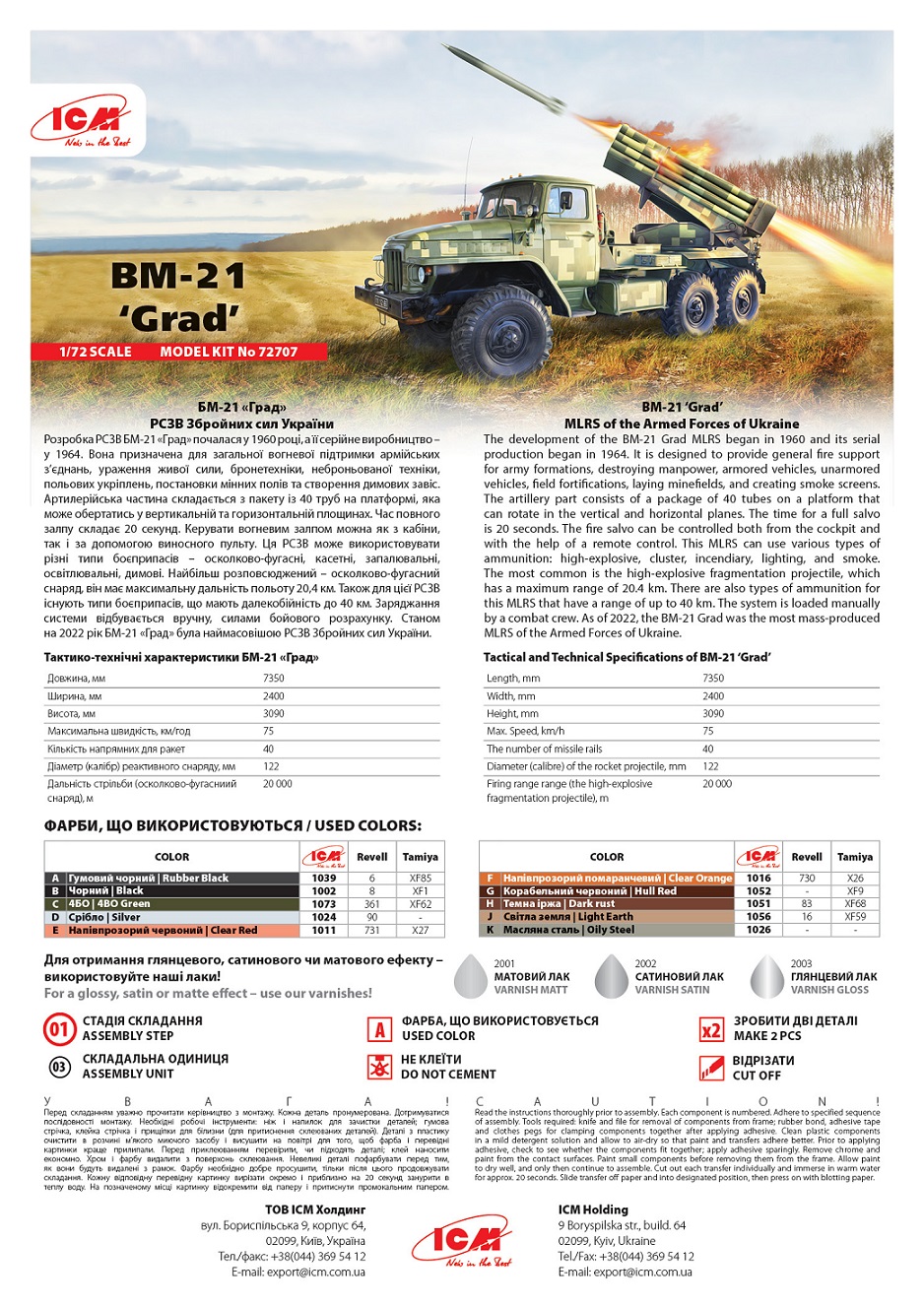

Náhled na krabičku a manuál:

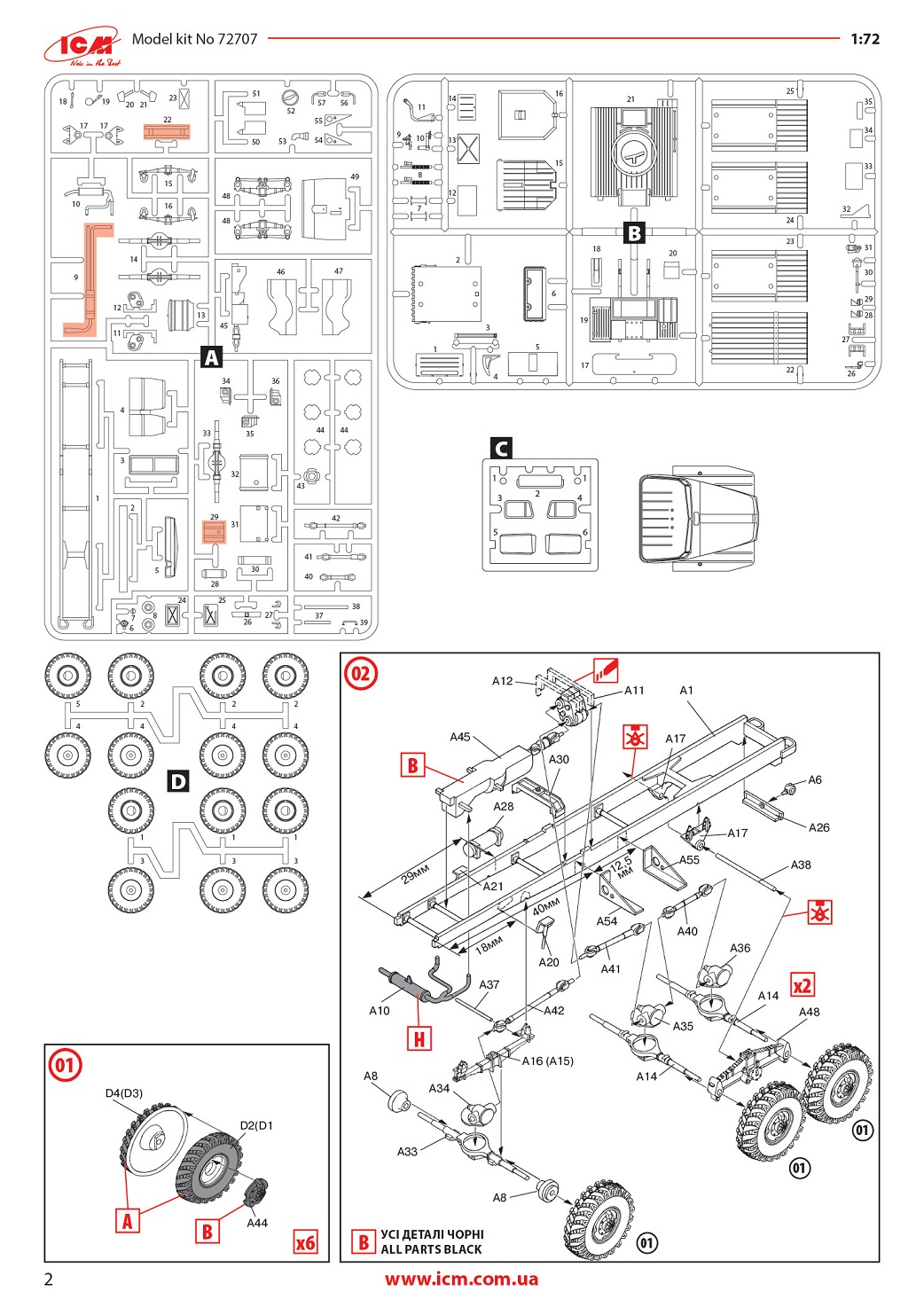

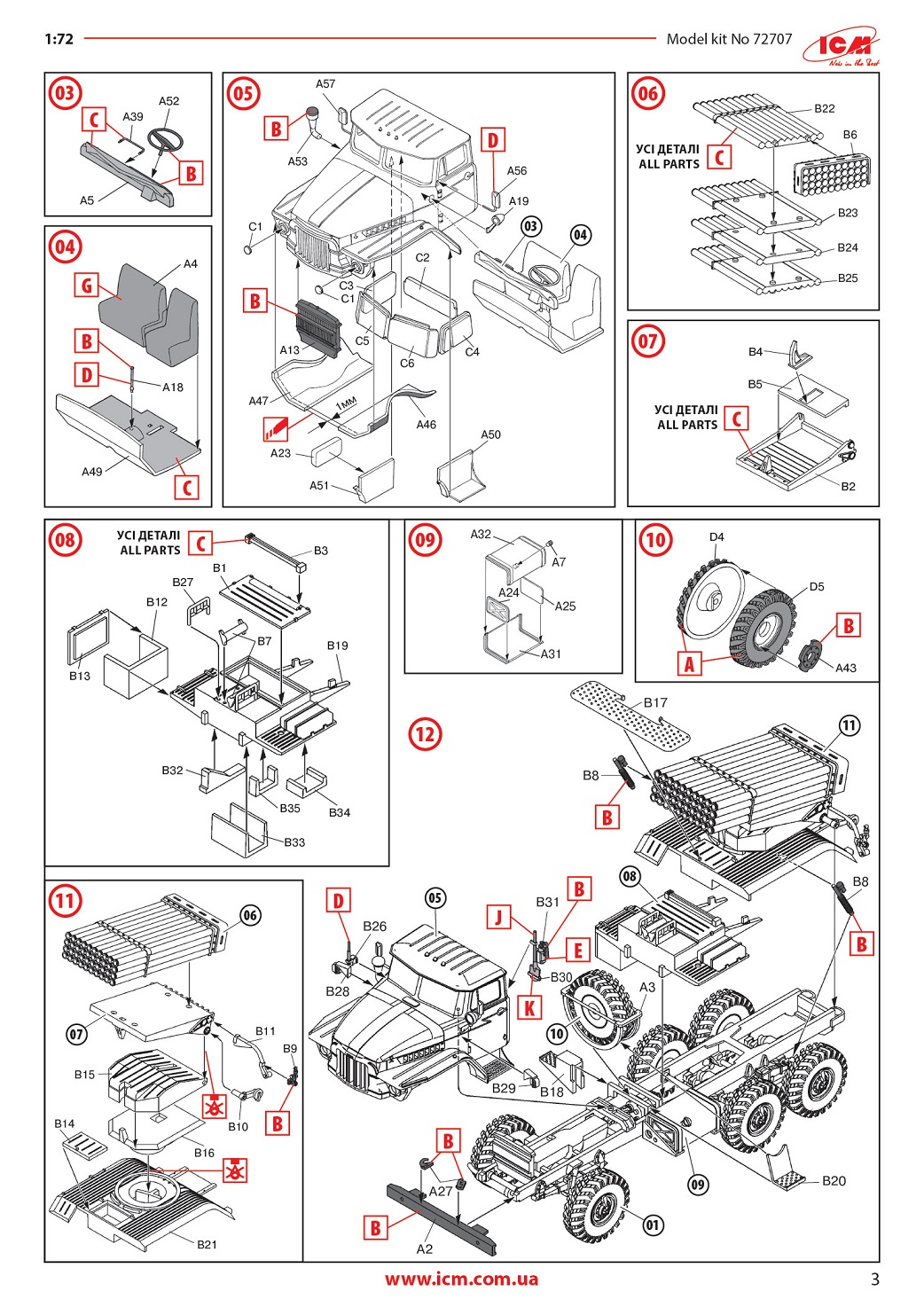

Manuál:

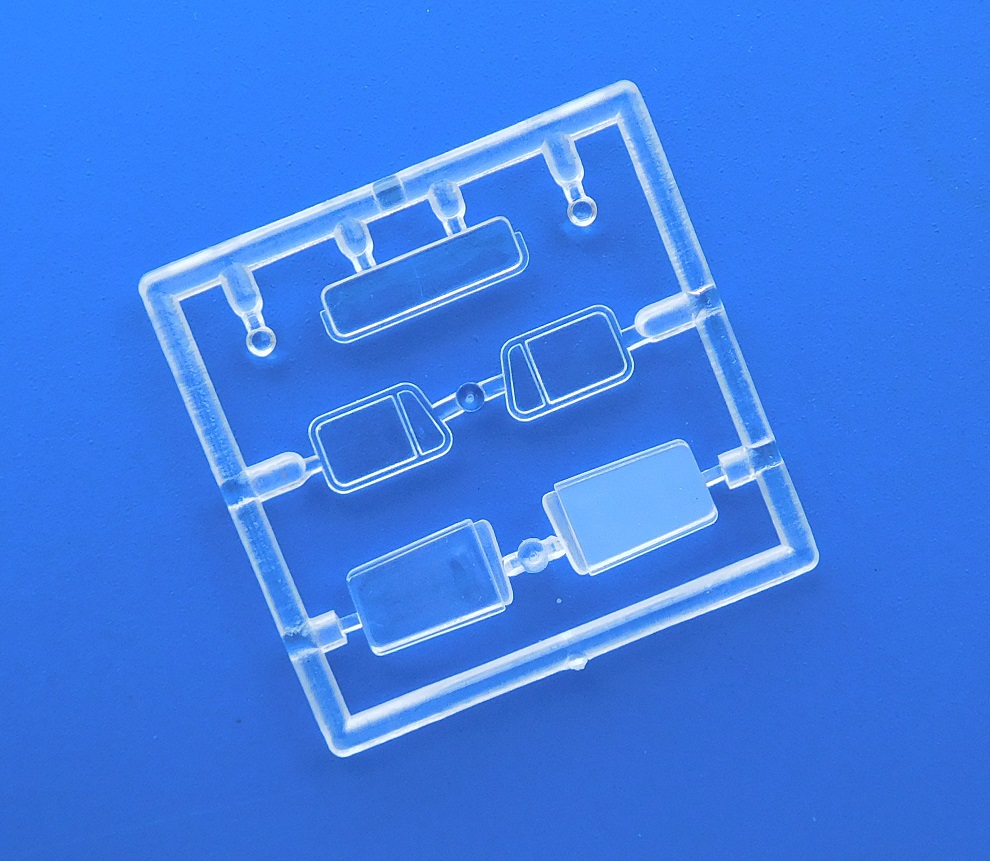

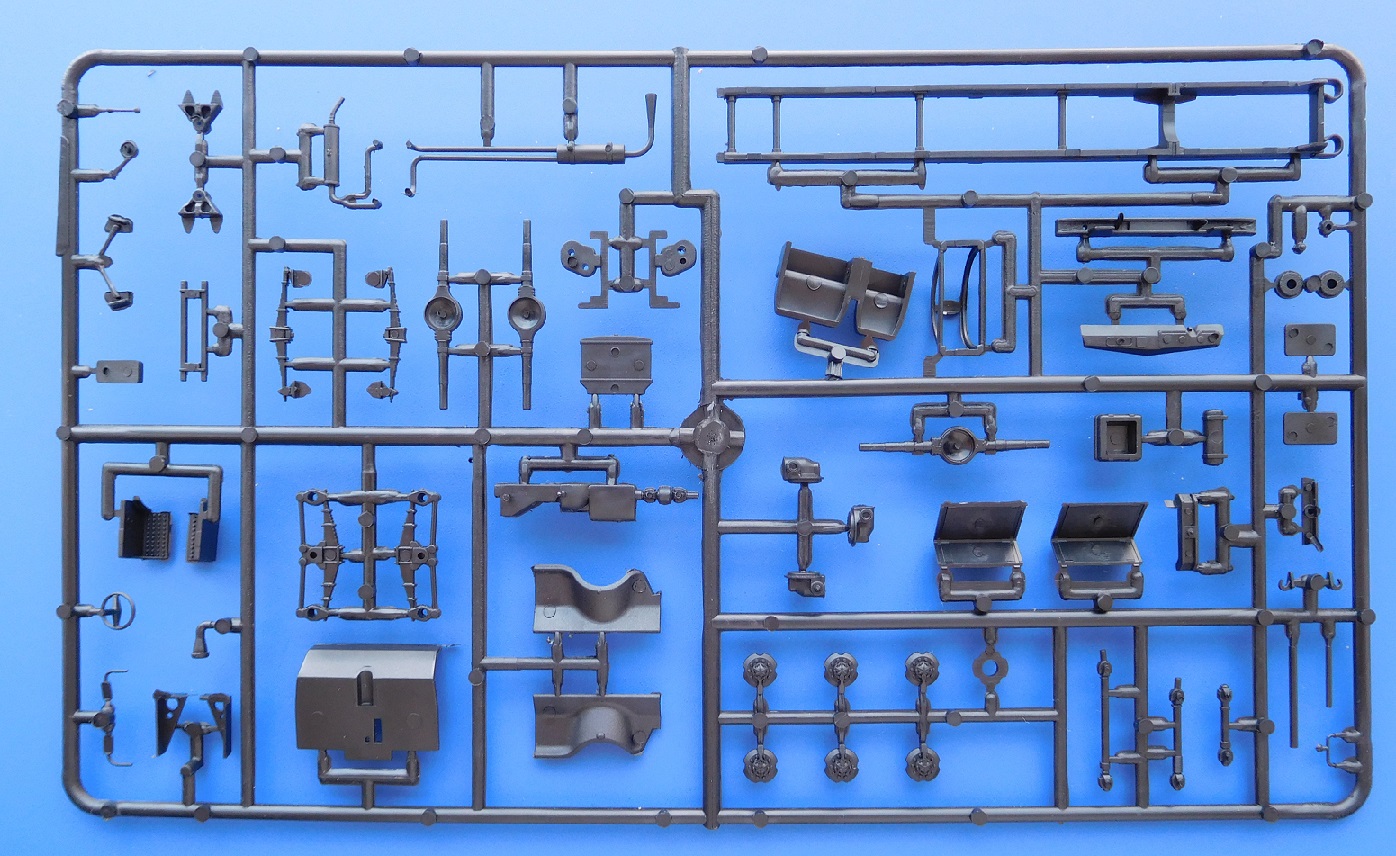

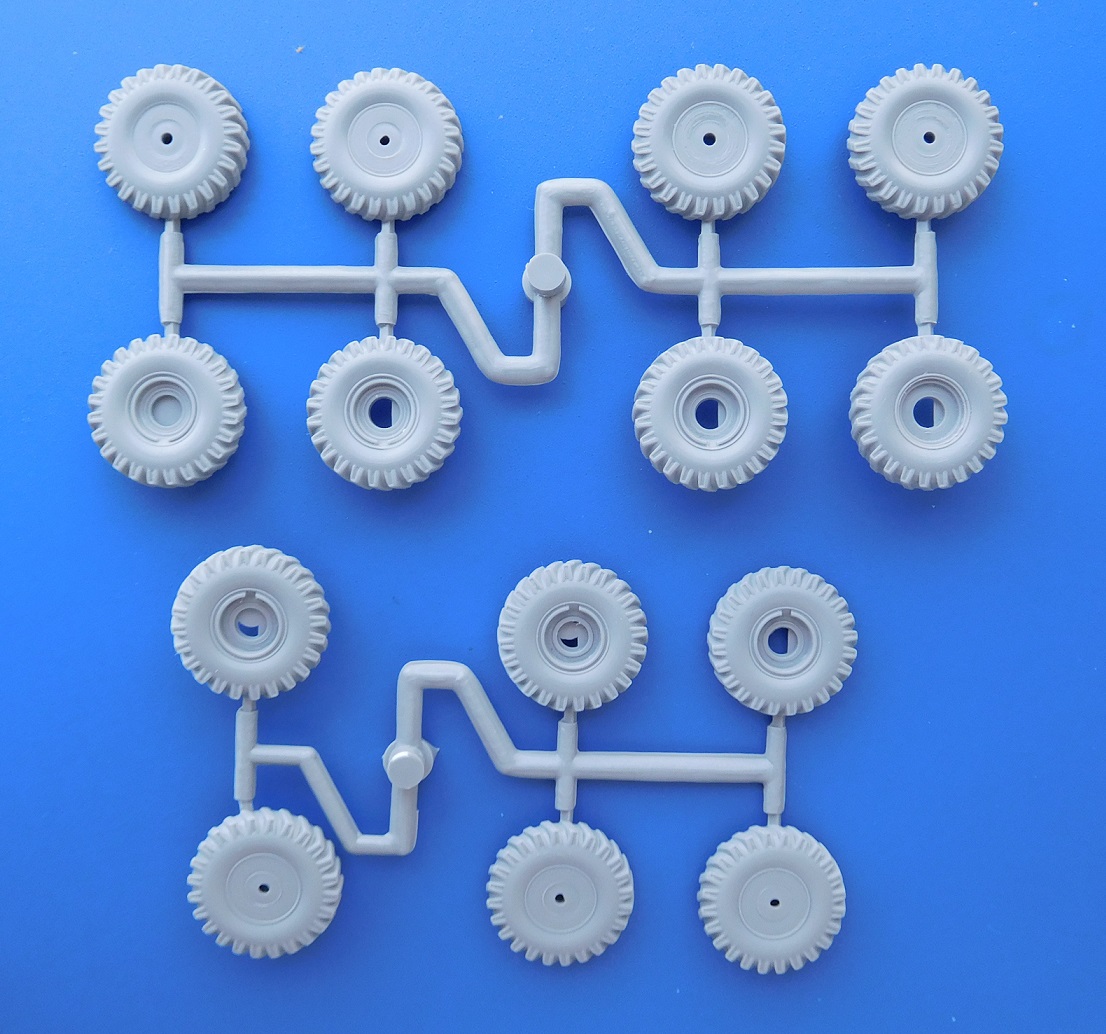

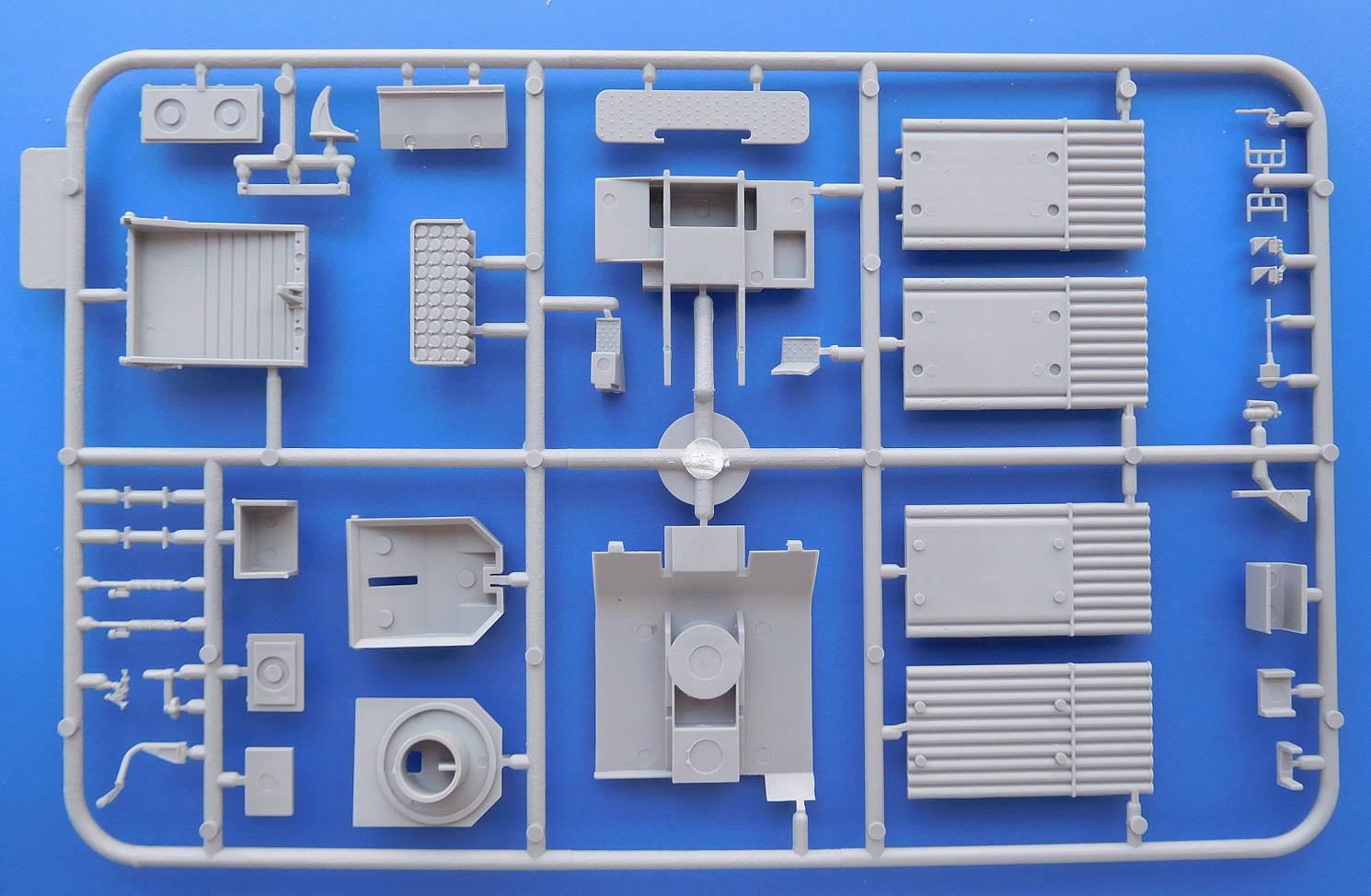

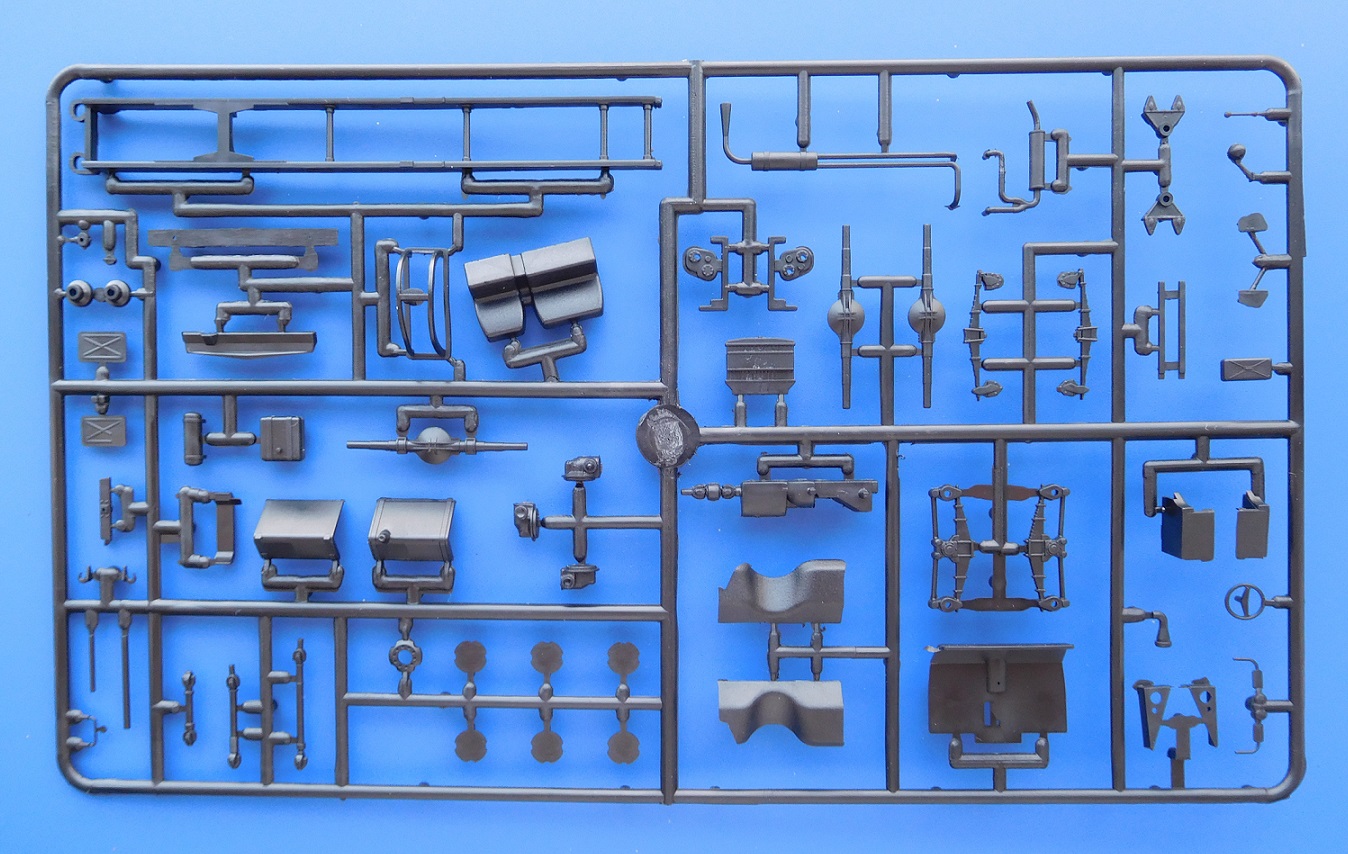

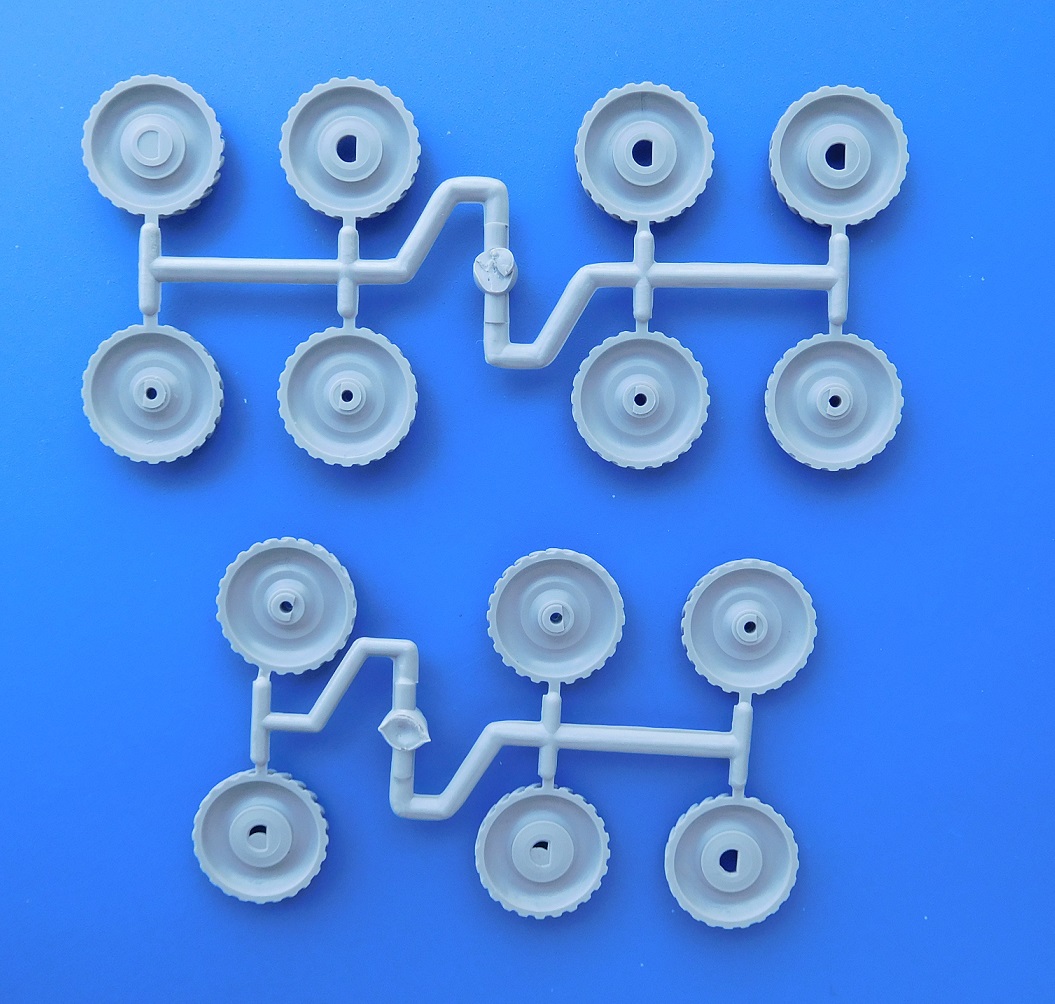

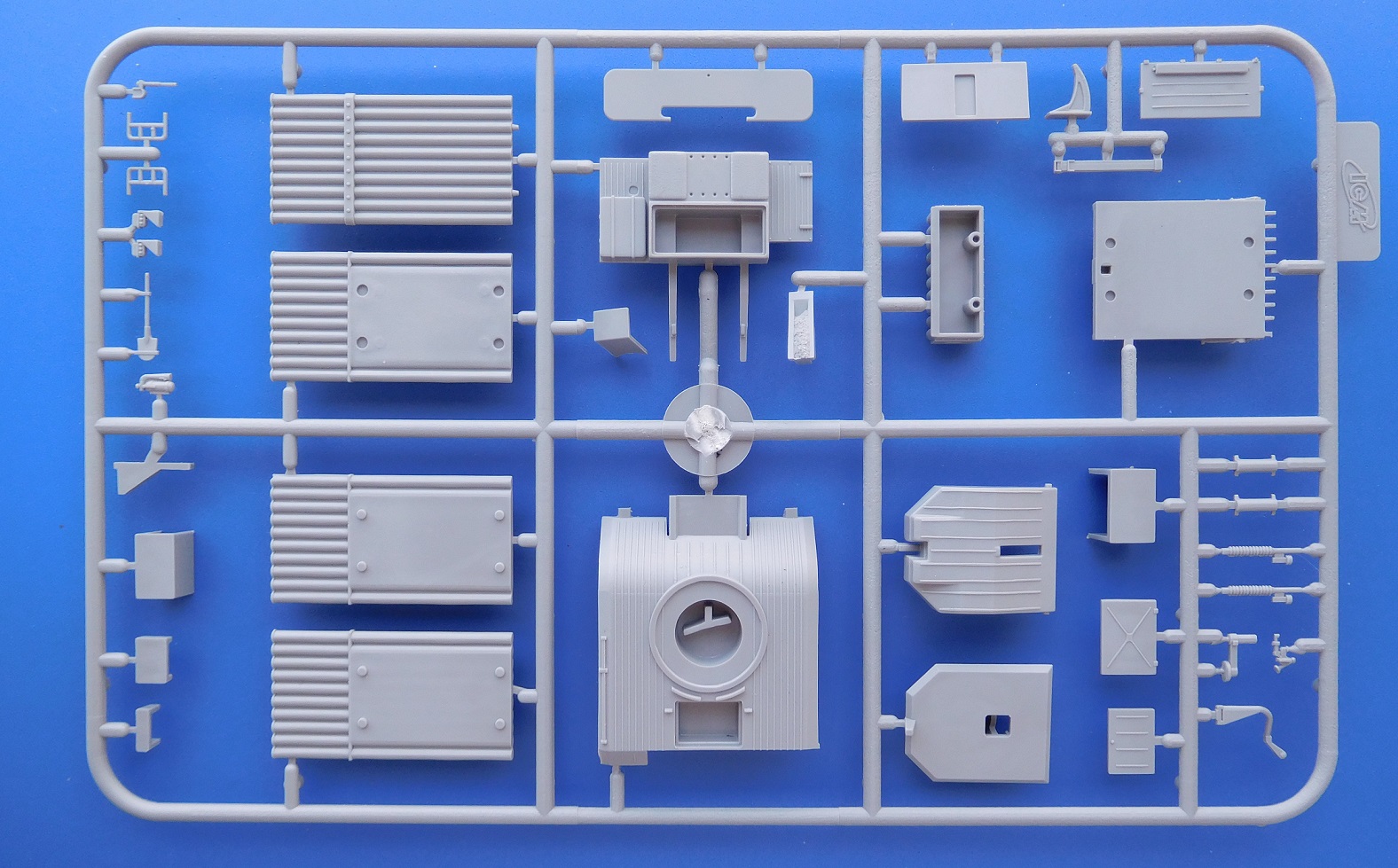

Rámečky:












































Za poskytnutý vzorek bych rád poděkoval dovozci, společnosti Modelimex a výrobci firmě ICM.
